无线测控终端的供电方式与工作模式的关系
|

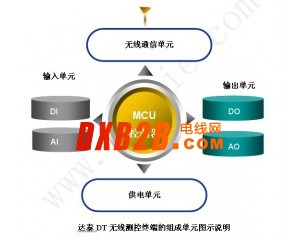

无线测控终端产品(简称无线PLC)就是通过无线方式实现遥测、遥控和遥信的“三遥”功能。产品包括四大单元：输入单元（DI开关量入、AI模拟量入），输出单元（DO开关量出、AO模拟量出），无线通信单元，供电电源。
无线通信单元主要负责现场与调度中心之间的通信。采用ISM频段433MHz或者2.4GHz，GSM短信通信及GPRS无线通信方式。达泰DT系列无线PLC产品的无线通信单元主要分为两种通信方式：一种是短距离的DTD型全数字无线电通信方式，第二种是DTP型远程GSM/GPRS公网通信方式。
无线PLC产品的工作模式与供电单元的供电方式关系密切。工作模式分为三种：普通模式、待机模式、休眠模式，不同供电方式选用不同的工作模式。
在工业测控场合，调度中心对现场监测参数的实时性要求很高，但许多测控点往往不具备供电条件，一般监测设备由于功耗和工作模式的限制，很难满足客户的需求。无线测控终端设计了三种工作模式：
◆ 普通模式 测点具备220V市电或太阳能供电条件，终端设备可以满足数据的频繁采集、频繁传输，并支持数据实时上报和调度中心主动问询。 ◆ 待机模式 测点无供电条件，供电选用可充电大容量蓄电池，由于电池电量限制，需要合理的设置终端设备的数据采集间隔和数据发送间隔。无线发送数据时设备的功耗大，采集时的功耗可以忽略。终端设备支持数据定时上报、数据超限上报和调度中心的主动问询。 蓄电池固定在支架上，外装防水外壳。微功耗测控终端可以检测蓄电池的电压，电压超过下限时，需要对蓄电池进行充电，充电周期与发送频率和选配蓄电池容量相关。 ◆ 休眠模式
测点无供电条件，供电选用一次性锂电池组，该电池组安装在微功耗测控终端内。由于电池组的电能有限，终端只能支持数据定时上报和变化上报。终端频繁采集压力等物理量数据与设置的上下限数值进行对比，数据超限时立即上报，数据未超限时存储，等到设定的上报时间一起上报。终端设备平时处于休眠状态，只有在上报数据时才唤醒，平时不支持调度中心主动问询。 定制服务：
l 根据用户功能要求定制产品功能，产品尺寸按照客户要求设计。
l 可以定制3KM以内中短距离433MHz、2.4GHz实时数据传输功能，数据符合MODBUS协议。
l 可以定制远距离（公网通信无距离限制）GSM/GPRS、3G、Wifi实时数据传输功能，数据符合MODBUS协议。
|
