U盘读写模块USB118在数据采集中的应用
我们知道，U盘就是一个通用的大容量存储器。U盘已经彻底代替了软盘，成为我们工作中的必需品。所以在很多产品中需要读取或者保存数据，多数采用U盘的方式。单片机系统可以直接采用U 盘作为移动存储器，并且方便与使用WINDOWS 操作系统的计算机交换数据。 而U盘读写模块则广泛的使用在桌上型仪表及便携式仪表、电子医疗仪表、设备黑箱子、考勤机数据记录、石油仪器仪表、纺织机械、水文监测、无纸打印机、数据采集等领域
目前电子设计中应用比较广泛的陕西优博电子商行的USB118A方案、西安达泰电子的USB118AD方案。研发人员对这两种方案各方面进行了比较：
创建文件和目录、打开一个已经创建的文件和目录、从文件中读取指定长度和指定位置数据、写数据到指定文件的指定地址、列举目录下的文件和目录、删除文件和目录、查询U盘容量等等命令完成一致。

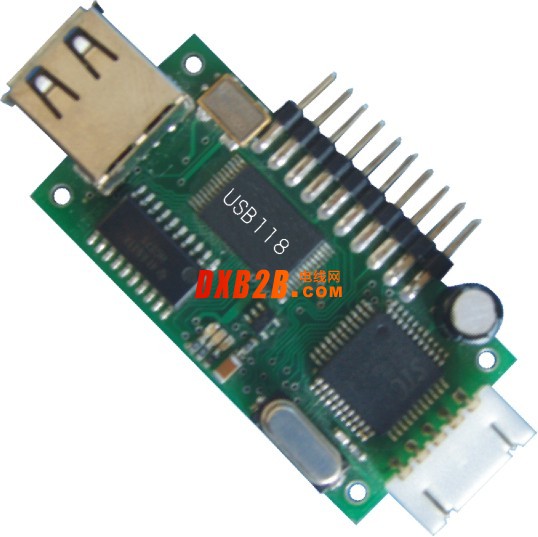

USB118A方案
SL811是Cypress公司的USB Host芯片，大多数是基于美国Cypress公司的提供的开发套件源码，大量用于学校毕业设计，学习场合，因为参考代码中存在大量BUG，一般人员对USB协议不熟悉的话很难修正， USB118A模块是以这个方案为基础开发的成品，修正了大量原厂提供的代码BUG。但是由于此方案是USB1.1标准，速率很低，另外对于1G以上U盘几乎不识别，所以，从2008年该产品已经停产。

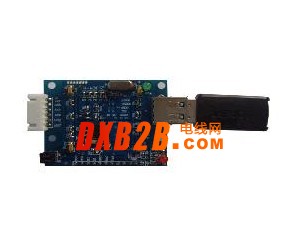

USB118AD方案
ARM+USB2.0的方案USB118AD模块适合于工业产品，对于工业设备、仪器等批量产品用户要选用是适合工业环境的稳定方案，USB118AD是高端用户的首选方案。
|
序号
|
USB118AD方案
|
USB118A方案
|
 |
 |
|
|
1
|
通信协议完全一致，用户的串口程序不用修改可以直接兼容
|
|
|
2
|
RS232串口，TTL电平
速率：9600/57600/115200
串口最高速率：115200bps
|
RS232串口，TTL电平
速率：9600/19200/57600
|
|
3
|
SPI高速串口，并提供高速SPI接口的测试板及例程。
SPI读写速度大于1.5Mbps，150Kbyte/sec
|
无
|
|
4
|
信号插座为6针，增加了RESET信号
|
信号插座为5针
|
|
5
|
外型尺寸: 长×宽×高=52×43×12mm
|
外型尺寸: 长×宽×高=51×25×12mm
|
|
6
|
可以识别大多数U盘，包括4G以上U盘，无分区的移动硬盘，部分数码相机
|
可以识别256M以下U盘
|
|
7
|
USB2.0接口内核协议
|
USB1.1接口内核协议
|
